大平台,低接入,大市场:百度Apollo2.0自动驾驶共享平台
来源:立体国显作者:yk bobo网址:http://m.yakecci.com
文章附图

大平台

2018331日,由百度主办,佐思产研、佐智汽车承办的《Hello Apollo,自动驾驶公开课》第三期——“Apollo2.0自动驾驶平台技术解析与应用在北京中关村创业大街车库咖啡成功举办,吸引了300多位来自车企、零部件厂商、软件公司、自动驾驶初创企业的开发者参加。



低接入

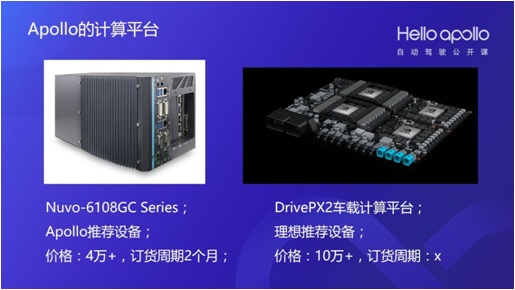

Apollo已成为最流行的自动驾驶开发平台,运行平台搭建门槛从几万降低到5000元,



长沙智能驾驶研究院产品部负责人黄英君


智行者科技是一家清华背景的无人车初创企业,活动中联合创始人&技术研发部总监李晓飞分享了《低速自动驾驶专用车产品落地之智行者-Apollo合作案例》,在本次公开课上介绍了低速自动驾驶车开发面临的问题和挑战,特别介绍了如何利用Apollo在高精度地图和仿真平台,加快实现低速自动驾驶专用车的产品落地。


智行者科技联合创始人李晓飞



百度自动驾驶事业部资深架构师杨凡

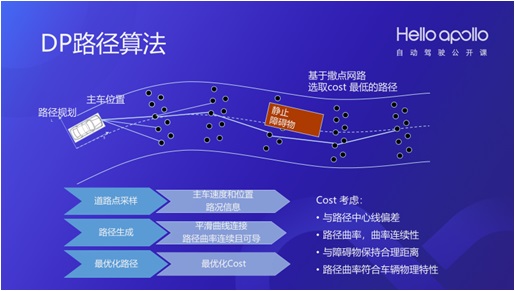

杨凡:非常高兴有机会跟大家分享百度Apollo“云和端的研发模式,接着帮助大家了解Apollo2.0演示方式的实战以及车辆与循迹自动驾驶能力的实战;之后是本次公开课的核心部分,障碍物识别和路径规划能力的实战;在此基础上介绍云端训练平台训练红绿灯感知能力,这是使用云端算法来加强自动驾驶能力的实战;最后简要介绍用云端仿真能力来完成验证实战



现在的AI自动驾驶能力来自云端,所以在云端要采用大量的数据,进行标注和训练。以红绿灯为例,来解释AI的训练过程。一辆车在路上行驶,在安全方面严苛的要求,这种要求远远超过了对传统汽车一般性的要求。要完成一套自动驾驶系统的安全性测试如果利用100辆车,7×24小时的跑,大概要一百年才能够测试完成。所以绝不是依靠真车来完成自动驾驶测试的,90%的测试工作需要在云端,通过仿真技术大规模的验证实车能力,才能保证它的安全。


正因为要保证自动驾驶的安全是一件长期而艰难的事情,是一个复杂的系统工程,所以百度自动驾驶采取了开放策略。百度在自动驾驶方面做了长时间的探索,做的越久,就越发敬畏自动驾驶和汽车产业。一辆车有上万个零件组成,自动驾驶更不是一个简单的产业环节,而是一个完整的产业链条,包括主机厂、零部件、通讯、感知、决策和控制系统等厂商。所以我们认为它是一个生态,大家在一个完整的生态环境中,找寻自己的位置,合作完成自动驾驶系统的开发


大市场

所以百度提出了Apollo开放战略计划。百度把多年积累的自动驾驶研究成果开放给生态链,让大家可以共享技术和数据,在此基础上实现资源共享。使用的越多,分享的越多,大家收获的越多,在生态里实现共赢。

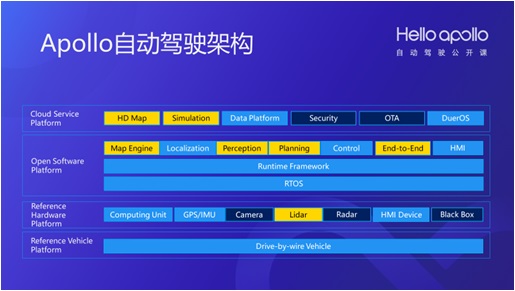

Apollo技术框架由4层构成。分别是:

Reference Vehicle Platform(参考车辆平台,指一辆能够受电子信号控制的车,我们管它叫线控车)

Reference Hardware Platform (参考硬件平台,包含计算单元、GPS/IMUCamera、激光雷达、毫米波雷达、人机交互设备、BlackBox等硬件)

Open Software Platform (开放软件平台:包括实时操作系统、承载所有模块的框架层、高精地图与定位模块、感知模块、决策规划模块、控制模块)

Cloud Service Platform (云端服务平台:包括高精地图、模拟驾驶的仿真服务、数据平台、安全和OTA服务等)


Apollo 2.0最新开放的模块包括了SecurityCameraRadarBlack Box,这意味着Apollo平台开放了云端服务、服务平台、参考硬件平台以及参考车辆平台在内的四大模块。Apollo 2.0新开放的安全和OTA升级服务,只允许正确和被保护的数据进入车内,并进一步强化了自定位、感知、规划决策和云端方阵等能力。其中Black Box模块包括了软件和硬件系统,能够实现安全存储和大容量数据集传输,可以帮助我们及时发现异常情况,提升整个平台的安全可靠性。


硬件方面,增加两个前向摄像头(长焦+短焦)主要用于识别红绿灯正前方保险杠上方新安装了毫米波雷达。在Apollo 2.0开放了CameraRadar的模块后,整个平台具备传感器融合的初步能力,增强了对昼夜简单城市道路工况的适应能力


在今年的春晚上,百度Apollo开放平台率百余辆车队上了港珠澳大桥,并在自动驾驶模式下完成“8”字交叉跑的高难度动作。


Apollo 2.0里面提供了什么样的自动驾驶能力?在定位和控制的基础上,添加了感知和决策规划控制,这样就可以完成车辆的自动驾驶闭环。主流的传感器包括摄像头、雷达和激光雷达。每一种传感器都是既有长处也有短板。例如摄像头对于障碍物分类有很好的表现,但想对障碍物速度做准确判断,摄像头就很难做到了。

对于雷达(Radar)来说,在距离和速度判断上有优势,穿透力非常好,但对于障碍物的分类能力,就比较弱了。

激光雷达通过主动发射能量,依靠回波来检测,所以对于判断障碍物的远近,例如暗光条件下障碍物的状态有优势。但是激光雷达目前还非常昂贵。所以,我们要把这些传感器融合在一起,发挥各自所长。

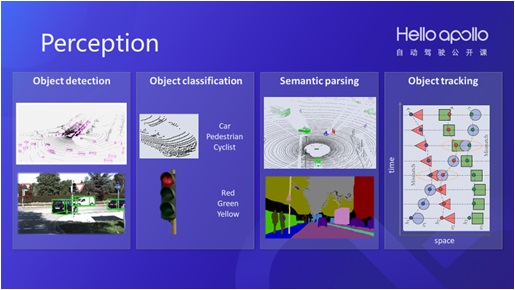

装好传感器以后要有感知系统,而感知又分很多种,如:障碍物识别、障碍物分类、语义分割、目标跟踪,我们是怎么做的呢?

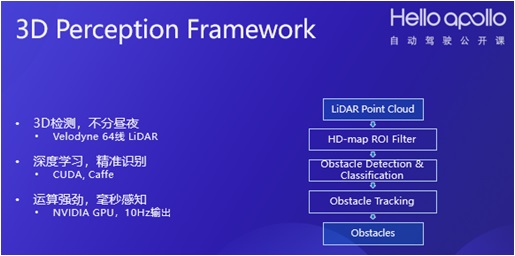

Apollo中,我们以3D障碍物检测为例,介绍感知的流程。基于LiDAR3D障碍物感知,其好处是可以不分昼夜并连续检测;我们在框架中使用深度学习,这样就可以很精准识别一些传统规则并解决很多疑难问题;我们使用了NVIDIA GPU,这样可以把巨大运算负载放在GPU上完成,从而高效率的进行感知处理


为了识别一个障碍物,主要步骤是通过高精地图配置一个ROI过滤器,过滤出我们认为有效的数据;接着把特征值计算出来,通过CNN来完成每个区域的Segmentation,这样就可以有效地识别出物体;通过MinBox,完成障碍物边框构建;最后通过HM对象跟踪就可以感知到障碍物的轨迹,计算速度。


三维检测的时候需要处理激光点云,根据高精地图把我们感兴趣的部分过滤出来,激光点云做特征化后,导入CNN网络,通过边缘识别合成一个一个物体,最后就可以把物体在坐标系中表达出来。通过把不同帧上的物体串联在一起,可以完成对物体的追踪。有了不同帧上的物体轨迹,就可以知道它的位置,它的速度是多少Apollo上有Lidar的检测,有毫米波的检测,还有基于图像的红绿灯的识别,这些东西如何融合到一起?多传感器融合,依赖于Perception fusion DAG框架。如下图所示,通过构造算法subnode,并且通过DAG描述连接到一起,开发者就可以完成定制的多传感器感知和融合。

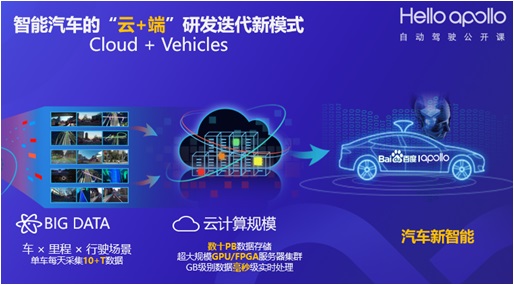

+研发迭代新模式 Cloud + Vehicles

从上面的自动驾驶开发过程可以看到,百度Apollo采用了+研发迭代新模式,加速自动驾驶汽车研发效率。百度在自动驾驶研发中积累海量的数据,把这些积累的数据用云端的服务器集群高效地生成人工智能的模型,也就是车辆大脑。把汽车大脑更新到车辆上,车辆就被赋予了自动驾驶的能力。

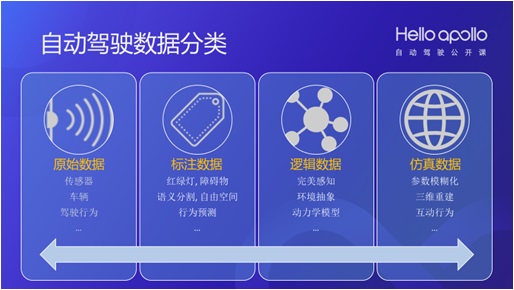

自动驾驶数据可以分为四大类:自动驾驶车辆产生的数据首先是原始数据。主要是传感器数据车辆自身数据驾驶行为数据等。这些数据的特点是数据量极大、类型多样、以非结构化半结构化数据为主无论对存储、传输、处理都构成比较大的挑战



数据平台是百度支撑智能汽车的+研发迭代新模式的核心平台。由数据采集与传输,自动驾驶数据仓库,自动驾驶计算平台三个部分构成。首先是数据采集与传输部分。使用Data-Recorder会按Apollo数据规范产生,完整的、精确记录的数据包,可以完成问题复现,也同时完成数据积累。通过传输接口,可以将数据高效地传输到运营点和云集群中。


接着是自动驾驶数据仓库部分,会将全部海量数据成体系地组织在一起,快速搜索,灵活使用,为数据流水线和各业务应用提供数据支撑。


自动驾驶计算平台部分,基于云资源异构计算硬件提供超强算力通过细粒度容器调度提供多种计算模型,来支撑起各业务应用。如训练平台、仿真平台、车辆标定平台等等。为了在深度学习中使用数据,还需要大量标注数据。百度标记数据集中,主要有红绿灯数据集障碍物数据集(2D3D语义分割数据集自由空间数据集行为预测数据集等等。为了刻画自动驾驶行为,还需要将数据抽象成逻辑数据。主要是完美感知数据,环境抽象数据,车辆动力学模型等。


最后,我们还为仿真构建仿真数据,主要是参数模糊化数据,三维重建数据,互动行为数据等。

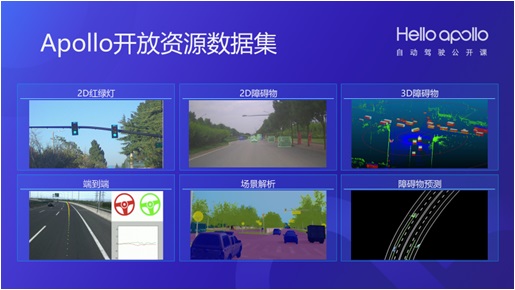

Apollo开放了6个标注数据集:


激光点云障碍物检测分类

提供三维点云标注数据,标注四类障碍物:行人、机动车、非机动车及其他,可用于障碍物检测和分类算法的研发和评测。


红绿灯检测

提供了常见竖式红绿灯的图像数据。采集时段为白天,采集天气覆盖晴天、阴天和雾天分辨率为1080P



Road Hackers

本数据集有两种主要类型数据,街景图像和车辆运动状态街景图像提供车前图像车辆运动状态数据则包括车辆的当前速度和轨迹曲率


基于图像的障碍物检测分类

数据采集涵盖城市道路和高速场景,由人工标注出四大类障碍物:机动车、非机动车、行人及静态障碍物,可用于视觉障碍物检测识别算法的研发和评测。



障碍物轨迹预测

采样数据来源于多源传感器的综合抽象特征,每组数据提供62维车辆和道路相关信息,可用于障碍物行为预测算法的研发和评测。


场景解析。数据包括了上万帧的高分辨率RGB视频和与其对应的逐像素语义标注,同时,提供了具有语义分割测量级别的稠密点云、紧急情况的立体视频以及立体全景图像


此外,我们还开放了ApolloScape数据集,目前规划到20万帧级别,在38日已经开放了第一批,有8万帧的数据集,是用相机以及激光雷达扫描的场景。ApolloScape对整个学术界都会有比较大的帮助,已经公开的数据中无论是数据本身还是质量都有一些特色。我们还跟会在近期发布一些,希望大家也能参与到整个算法中来。


百度还通过Apollo训练平台为每一个数据集提供类配套的计算能力。训练平台的特色是:通过Docker+GPU集群,提供与车端的一致硬件计算能力。集成多种框架,提供完整的深度学习解决方案。通过交互式可视化结果分析,方便算法调试优化。

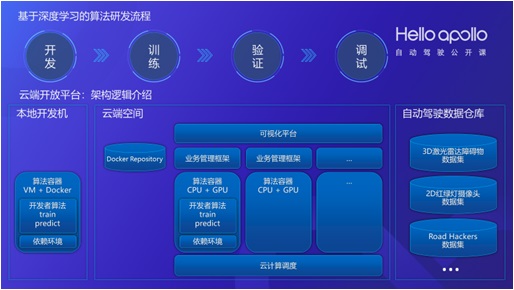

在自动驾驶的算法开发中,最大的痛点之一就是需要对海量数据集,反复尝试。通过将深度学习算法的研发流程(开发、训练、验证、调试)在云端实现,可以在充分利用云端大量计算资源的同时,将数据的流动仅在云端的服务器内完成,从而大幅提高算法研发效率。具体来说,首先开发者在本地开发机中基于Docker开发算法,并部署依赖环境。接着将开发好的环境推到云端的私有Docker Repository
